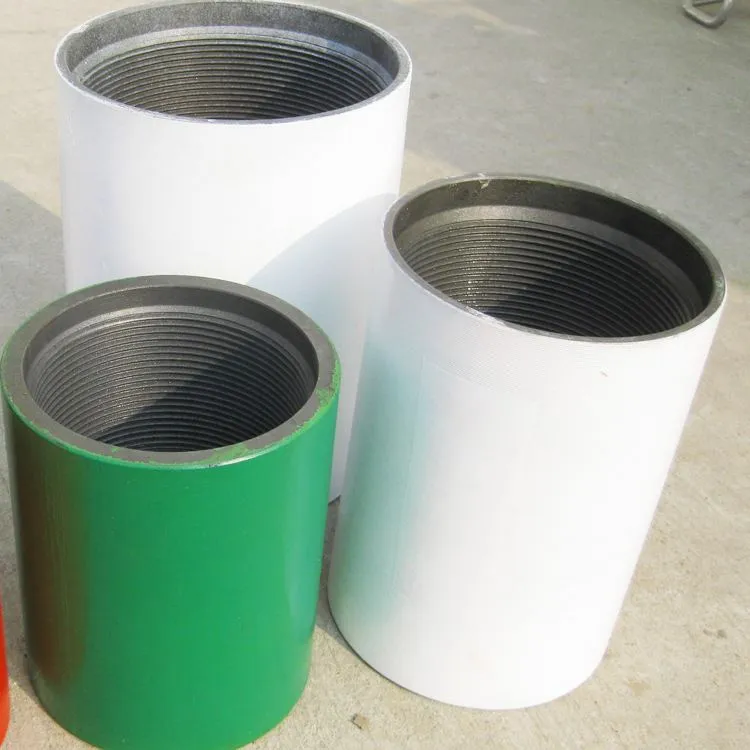

Złącza API z gwintem okrągłym(najczęściej znany w branży jakoZłącza z gwintem okrągłym API) to-łączniki o dużej wytrzymałości stosowane do łączenia dwóch połączeń gwintowanej rury osłonowej. Złącza te produkowane są ściśle wedługSpecyfikacja API 5CTstandard, który jest światowym punktem odniesienia dla budowy odwiertów ropy i gazu.
Termin „wątek okrągły” odnosi się do specyfikiOkrągła nić (8.)geometria, w której szczyty (grzbiety) i doliny (korzenie) nici są raczej zaokrąglone niż ostre lub płaskie.
Specyfikacje złącza API z gwintem okrągłym
W tabeli tej skupiono się na standardach technicznych, materiałach i wymaganiach jakościowych.
| Funkcja | Wymagania techniczne |
| Standard | API Spec 5CT (Amerykański Instytut Naftowy) |
| Typ gwintu | STC(Krótki okrągły gwint),Opieka długoterminowa(Długi okrągły gwint) |
| Gatunki stali | J55, K55, N80-1, N80-Q, L80-1, P110, Q125 |
| Gęstość nici | 8TPI(8 wątków na cal) |
| Profil wątku | Gwint okrągły/okrągły (grzbiety i korzenie są zaokrąglone) |
| Obróbka powierzchniowa | Fosforanowanie(Standard),Miedziowanie(Opcjonalnie w celu zapobiegania-zatarciom) lub Olejowanie |
| Metody inspekcji | 100% kontrola cząstek magnetycznych (MPI), testy hydrostatyczne, sprawdzanie gwintów (mierniki API) |
| Cechowanie | Monogram API, rozmiar, klasa, typ gwintu, liczba cieplna |
Tabela rozmiarów i wymiarów złączy API z gwintem okrągłym
W tabeli tej podano wymiary fizyczne (OD, długość i pogłębienie) dla najpopularniejszych rozmiarów obudów.
| Rozmiar obudowy (OD) | Typ gwintu | Złącze zewnętrzne - W (cale/mm) | Długość złącza - L (cale/mm) | Średnica pogłębienia - Q (cale/mm) |
| 4-1/2" | STC | 5.000 (127.00) | 6.250 (158.75) | 4.610 (117.09) |
| 4-1/2" | Opieka długoterminowa | 5.000 (127.00) | 7.000 (177.80) | 4.610 (117.09) |
| 5" | STC | 5.563 (141.30) | 6.500 (165.10) | 5.110 (129.79) |
| 5" | Opieka długoterminowa | 5.563 (141.30) | 7.750 (196.85) | 5.110 (129.79) |
| 5-1/2" | STC | 6.050 (153.67) | 6.750 (171.45) | 5.610 (142.49) |
| 5-1/2" | Opieka długoterminowa | 6.050 (153.67) | 8.000 (203.20) | 5.610 (142.49) |
| 6-5/8" | STC | 7.390 (187.71) | 7.250 (184.15) | 6.735 (171.07) |
| 7" | STC | 7.656 (194.46) | 7.250 (184.15) | 7.110 (180.59) |
| 7" | Opieka długoterminowa | 7.656 (194.46) | 9.000 (228.60) | 7.110 (180.59) |
| 8-5/8" | STC | 9.625 (244.48) | 7.750 (196.85) | 8.735 (221.87) |
| 9-5/8" | STC | 10.625 (269.88) | 7.750 (196.85) | 9.735 (247.27) |
| 9-5/8" | Opieka długoterminowa | 10.625 (269.88) | 10.625 (269.88) | 9.735 (247.27) |
| 13-3/8" | STC | 14.375 (365.13) | 8.000 (203.20) | 13.485 (342.52) |
| 20" | STC | 21.000 (533.40) | 9.000 (228.60) | 20.125 (511.18) |
Typy kluczy: STC i LTC
Istnieją dwie podstawowe wersje złączek API z gwintem okrągłym, podzielone na kategorie według długości gwintu:
STC (krótkie okrągłe gwintowane i łączone):
Charakteryzuje się krótszymi gwintami.
Najlepsze do płytkich studni lub-odwiertów górnych, gdzie obciążenia rozciągające są stosunkowo niskie.
Korzyść:Ekonomiczne-i łatwiejsze w obsłudze.
LTC (długie okrągłe gwintowane i łączone):
Charakteryzuje się dłuższymi gwintami.
Zapewnia większą „chwytność” i powierzchnię do uszczelnienia.
Korzyść:Zapewnia większą wytrzymałość połączeń i lepszą odporność na wycieki, dzięki czemu nadaje się do głębszych studni i środowisk o wyższym-naprężeniu.
Charakterystyka techniczna
Gęstość nici:Standaryzowane w godz8TPI(8 wątków na cal).
Geometria:Zaokrąglony profil ułatwia „wbijanie” (wyrównywanie rur podczas montażu) i znacznie zmniejsza ryzykoirytujący(uszkodzenie gwintu spowodowane tarciem).
Opieczętowanie:Uszczelnienie uzyskuje się poprzez pasowanie wciskowe pomiędzy gwintem zewnętrznym (na rurze) i gwintem wewnętrznym (w złączce), przy wsparciu wyspecjalizowanegosmar do gwintów (dope).
Stopnie złączy i identyfikacja kolorów
| Stopień | Typ | Złącze wejściowe | Kołnierz sutanny i togi) |
| H40 | Nic | To samo co w przypadku rury | |
| Wąż J55 | Jasnozielony | Nic | |
| Obudowa J55 | Jasnozielony | Jeden biały | |
| K55 | Jasnozielony | Nic | |
| M65 | W rurze M65 zastosowano złącza L80 typu 1 | ||
| N80 | 1 | Czerwony | Nic |
| N80 | Q | Czerwony | Zielony |
| L80 | 1 | Czerwony | Jeden brązowy |
| L80 | 9 Kr | Czerwony | Dwa żółte |
| L80 | 13 Kr | Czerwony | Jeden żółty |
| C90 | 1 | Fioletowy | Nic |
| C90 | 2 | Fioletowy | Jeden żółty |
| T95 | 1 | Srebrny | Nic |
| T95 | 2 | Srebrny | Jeden żółty |
| C95 | Brązowy | Nic | |
| P110 | Biały | Nic | |
| Q125 | 1 | Pomarańczowy | Nic |
Sprzęt do testowania sprzęgła obudowy API
Fabryka sprzęgieł API Case
Często zadawane pytania
Co to jest połączenie API?
JakiśPołączenie APIto-wytrzymała, krótka rura z gwintem wewnętrznym, używana do łączenia dwóch odcinków gwintowanej rury na polu naftowym (obudowy lub rurki).
Oto 3 istotne fakty:
Standard:Musi być wyprodukowany wgSpecyfikacja API 5CT(Amerykański Instytut Naftowy), aby upewnić się, że wytrzyma ekstremalne ciśnienie i napięcie pod ziemią.
Funkcja:Działa jak „most” pomiędzy dwiema rurami, zapewniając-szczelność i szczelność strukturalną całego ciągu odwiertów.
Główne typy:
Złącza obudowy:Do dużych rur konstrukcyjnych (typy: STC, LTC, BTC).
Złącza rurowe:Do mniejszych rur produkcyjnych (typy: EUE, NUE).
Jakie są różne rodzaje gwintów osłonowych?
Gwinty osłony olejowej dzielą się głównie na standardowe połączenia API,-takie jak-opłacalneSTC (krótki okrągły gwint)ILTC (długi okrągły gwint), odpowiednie do konwencjonalnych studni-płytkich i średnich, a takżeBTC (wątek wzmacniający), zaprojektowane specjalnie do głębokich studni i-środowisk-o wysokim napięciu-oraz połączenia Premium, które wykorzystują uszczelnienia metal--metal i nadają się do ekstremalnych warunków pracy, takich jak-odwierty gazu pod wysokim ciśnieniem. Wybór konkretnego typu gwintu zależy od takich czynników, jak głębokość studni, obciążenia rozciągające, wymagania dotyczące uszczelnienia i budżet projektu.
